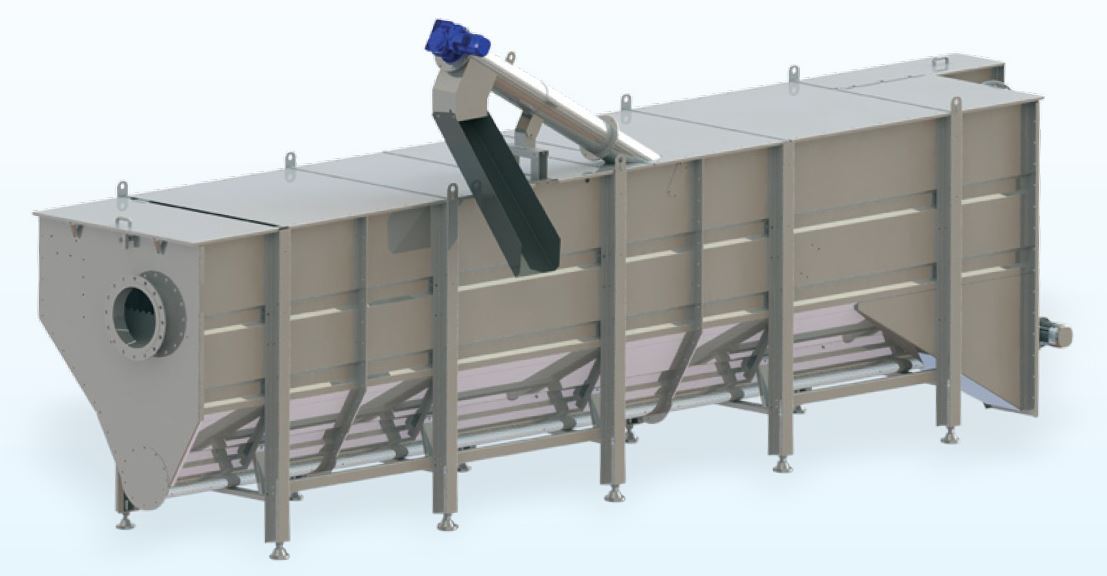

Unidad de Tratamiento Compacta – VSD
Planta compacta similar a la unidad GDF.
No posee tamiz de entrada. Solamente se utiliza para la remoción de arenas y grasas.
El efluente ingresa en el tanque sedimentador donde las arenas se depositan en el fondo y son recolectadas por un tornillo transportador horizontal. Luego un tornillo inclinado elimina las arenas de la unidad.
La zona de desengrasado se sitúa en el mismo tanque, luego de una pantalla de aquietamiento. Las grasas y aceites se separan por flotación, con la incorporación de aire mediante un soplador. Dicho flotantes son barridos por un puente superficial tipo “va y viene” y descargados en una tolva.
Estas grasas y flotante son tomados por una bomba a tornillo (opcional) y enviado a una ubicación designada por el cliente.
Puede operar hasta caudales de 150 l/s (Consultar por modelos superiores)
Descargar catálogo
